خازن چیست و چگونه کار می‌کند؟
خازن چیست و چگونه کار می‌کند؟ | راهنمای جامع و کاربردی
مقدمه
خازن چیست؟ این سوالی است که بسیاری از علاقه‌مندان به الکترونیک در آغاز مسیر خود با آن مواجه می‌شوند. خازن‌ها (Capacitors) از مهم‌ترین و پرکاربردترین قطعات الکترونیکی هستند که در تقریباً تمام مدارهای الکترونیکی یافت می‌شوند. از تلفن همراه تا نیروگاه‌های بزرگ صنعتی، خازن‌ها نقشی کلیدی در ذخیره، تنظیم و انتقال انرژی ایفا می‌کنند. در این مقاله، با زبانی ساده اما تخصصی، به بررسی جامع این قطعه‌ی مهم می‌پردازیم. اگر به دنبال درک عمیق‌تر عملکرد خازن‌ها و نقش آن‌ها در مدارهای مختلف هستید، تا انتهای این راهنما همراه ما باشید.

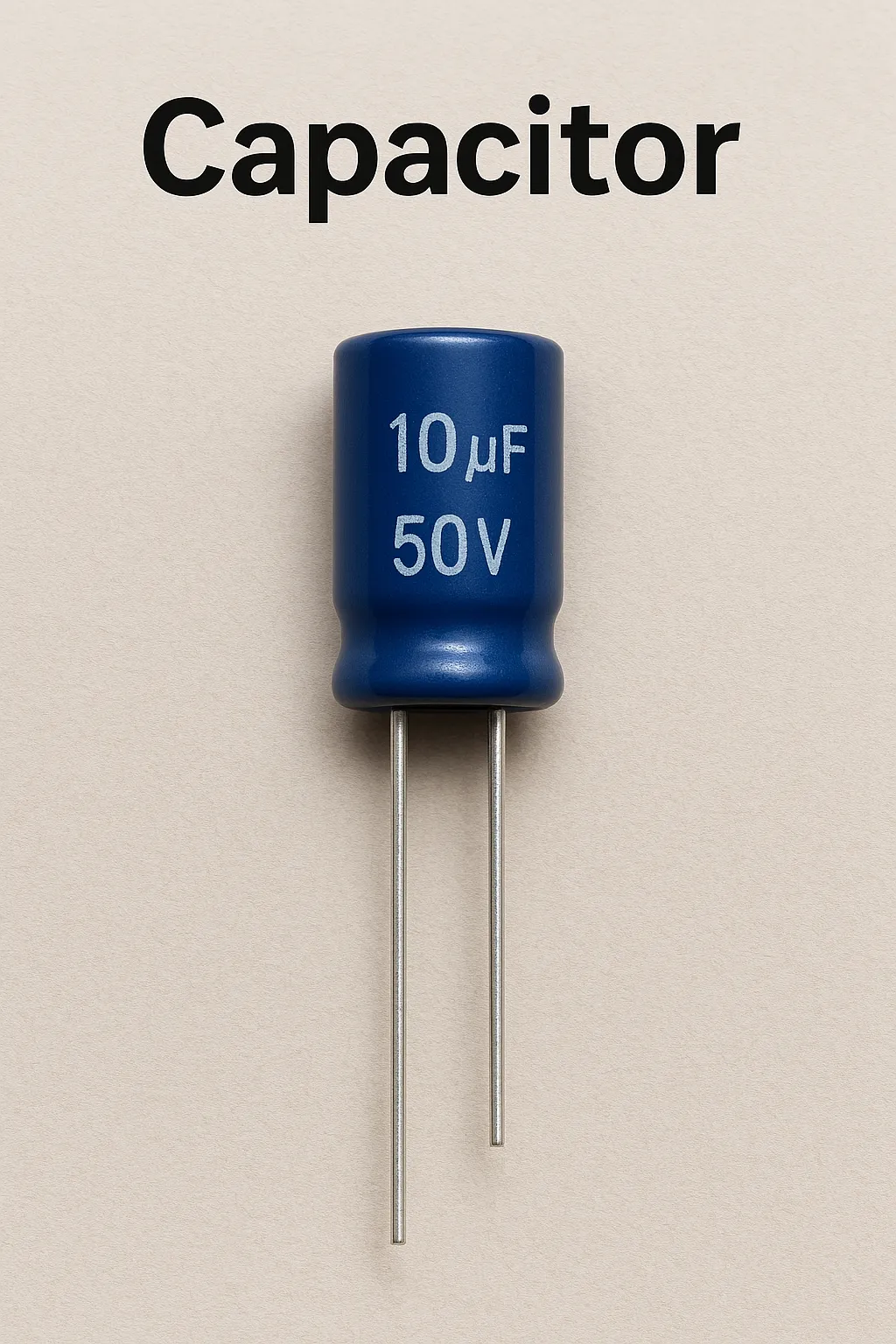

خازن چیست؟
خازن قطعه‌ای الکترونیکی است که می‌تواند انرژی الکتریکی را به‌صورت میدان الکتریکی در خود ذخیره کند. عملکرد خازن مبتنی بر ذخیره‌سازی بار الکتریکی در دو صفحه‌ی رسانا است که بین آن‌ها ماده‌ای نارسانا به نام دی‌الکتریک قرار دارد. زمانی که ولتاژی به دو سر خازن اعمال می‌شود، بارهای الکتریکی مثبت و منفی در دو صفحه جمع شده و یک میدان الکتریکی ایجاد می‌کنند. برخلاف باتری‌ها که انرژی را به‌صورت شیمیایی ذخیره می‌کنند، خازن‌ها این انرژی را به‌صورت الکتروستاتیک ذخیره کرده و در مدت زمان بسیار کوتاه شارژ و دشارژ می‌شوند.
ساختمان داخلی خازن چگونه است؟
هر خازن از سه بخش اصلی تشکیل شده است:
-
صفحات رسانا (الکترودها): معمولاً از آلومینیوم، نقره یا سایر فلزات رسانا ساخته می‌شوند.
-
دی‌الکتریک: موادی مانند سرامیک، پلاستیک، کاغذ، اکسید فلزی یا هوا که بین دو صفحه قرار می‌گیرند و مانع عبور جریان مستقیم می‌شوند.
-
پوشش محافظ: بدنه‌ای عایق برای محافظت از ساختار داخلی.
نوع ماده‌ی دی‌الکتریک نقش اساسی در ظرفیت، ولتاژ مجاز، رفتار فرکانسی و پایداری حرارتی خازن دارد.
نحوه عملکرد خازن
زمانی که یک ولتاژ به دو سر خازن اعمال می‌شود، بار مثبت در یک صفحه و بار منفی در صفحه‌ی دیگر تجمع پیدا می‌کند. این فرآیند تا زمانی ادامه می‌یابد که ولتاژ دو سر خازن با ولتاژ منبع برابر شود. در صورت قطع ولتاژ، خازن تمایل دارد بار ذخیره‌شده را به مدار بازگرداند (دشارژ).
فرمول اصلی ظرفیت خازن:
C = Q / V
فرمول هندسی ظرفیت:
C = (ε × A) / d
فرمول زمان پاسخ:
τ = R × C
انواع خازن‌ها
-
خازن الکترولیتی: ظرفیت بالا، قطب‌دار، مناسب منابع تغذیه
-
خازن سرامیکی: کوچک، غیرقطبی، مناسب فرکانس‌های بالا
-
خازن فیلم (پلی‌استری): پایداری عالی، مناسب مدارهای صوتی
-
خازن تانتالیوم: ظرفیت بالا با اندازه کوچک، عمر طولانی
-
سوپرکپ (Supercapacitor): ظرفیت بسیار بالا، مناسب ذخیره‌سازی سریع
-
خازن متغیر: قابل تنظیم، کاربرد در رادیو و فیلترهای فرکانسی
کاربردهای خازن در الکترونیک و صنعت
-
فیلتر کردن نویز و ریپل
-
ذخیره‌سازی انرژی موقت
-
اصلاح ضریب توان در مدارهای AC
-
راه‌اندازی موتورهای تک‌فاز
-
کوپلینگ و دی‌کوپلینگ سیگنال‌ها
-
سنسورها و اندازه‌گیری پارامترها
-
تنظیم فرکانس در گیرنده‌های رادیویی
-
استفاده در خودروهای هیبریدی و الکتریکی
نحوه خواندن مشخصات خازن‌ها
-
ظرفیت: µF, nF, pF
-
ولتاژ کاری: حداکثر ولتاژ قابل تحمل
-
قطبیت: در خازن‌های پلاریزه مهم است
-
کدهای عددی: مثل 104 (یعنی 100 نانوفاراد)
محاسبه ظرفیت خازن موردنیاز
انتخاب ظرفیت مناسب خازن به نوع مدار، ولتاژ ورودی و جریان مصرفی بستگی دارد. برای مثال، برای مدار ۱۲ ولتی، معمولاً از خازن 470µF استفاده می‌شود. اگر نمی‌دانید خازن چیست و چطور خازن مناسب انتخاب کنید، ادامه‌ی همین مقاله برای شماست!
اشتباهات رایج در استفاده از خازن‌ها
-
انتخاب خازن با ولتاژ پایین‌تر از نیاز
-
اشتباه در نصب قطب مثبت و منفی
-
جایگزینی با نوع یا ظرفیت اشتباه
-
نادیده گرفتن دمای کاری مجاز
تفاوت خازن و باتری
| ویژگی | خازن | باتری |
|---|---|---|
| نوع ذخیره انرژی | الکتروستاتیک | شیمیایی |
| سرعت شارژ | بسیار سریع | کندتر |
| عمر چرخه‌ای | میلیون‌ها بار | چند صد بار |
| تخلیه انرژی | در ثانیه | تدریجی |
| کاربرد اصلی | تنظیم و فیلتر | تأمین انرژی پایدار |
آینده خازن‌ها و تکنولوژی‌های نوین
-
سوپرکپ‌ها: شارژ فوق‌سریع در خودروهای برقی
-
نانوخازن‌ها: استفاده از گرافن و نانولوله‌های کربنی
-
خازن‌های حالت جامد: پایداری بالا، بدون الکترولیت
-
خازن‌های چاپی: مناسب برای مدارهای بسیار کوچک (IoT)
جمع‌بندی
حال که به‌خوبی می‌دانید خازن چیست و چگونه کار می‌کند، می‌توانید با اطمینان بیشتری در طراحی مدارهای الکترونیکی خود از آن استفاده کنید. شناخت انواع خازن، کاربردهای آن‌ها، و روش انتخاب ظرفیت مناسب، می‌تواند باعث بهبود عملکرد و طول عمر مدارهای الکترونیکی شود.
