کنتاکتور چیست و چگونه کار می‌کند؟ راهنمای فنی برای برق صنعتی
در دنیای برق صنعتی و اتوماسیون، کنترل ایمن و مطمئن تجهیزات پرمصرف اهمیت حیاتی دارد. یکی از مهم‌ترین تجهیزاتی که این وظیفه را بر عهده دارد، کنتاکتور یا همان کلید مغناطیسی است. تقریباً هر جا صحبت از موتور، پمپ، کمپرسور یا تابلو برق صنعتی باشد، ردپای کنتاکتور دیده می‌شود.
در این راهنمای جامع، از پایه‌ترین مفاهیم تا نکات کاربردی و حرفه‌ای را بررسی می‌کنیم؛ از این‌که کنتاکتور چیست و چگونه کار می‌کند، تا انواع آن، تفاوت با رله و کلید معمولی و نکات مهم در انتخاب و نصب.
کنتاکتور چیست؟
یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت با جریان بالا، بدون دخالت مستقیم انسان، استفاده می‌شود. این تجهیز به‌عنوان یک واسطه بین مدار فرمان و مدار قدرت عمل می‌کند.
به زبان ساده‌تر، با اعمال یک ولتاژ کنترلی کوچک به بوبین کنتاکتور، می‌توان تجهیزات بزرگ و پرقدرت را روشن یا خاموش کرد.
تعریف ساده
کنتاکتور مثل یک «کلید اتوماتیک صنعتی» است که با یک فرمان کوچک، دستگاه‌های بزرگ را کنترل می‌کند؛ با ایمنی بیشتر، عمر بالاتر و قابلیت کنترل از راه دور.

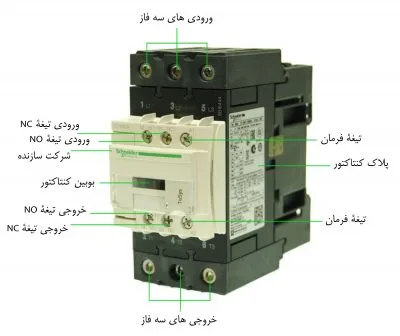

اجزای اصلی چیست؟
برای درک عملکرد صحیح، باید اجزای داخلی آن را بشناسید:
بوبین (Coil)
سیم‌پیچی که با دریافت ولتاژ، میدان مغناطیسی ایجاد می‌کند.
هسته مغناطیسی
دارای بخش ثابت و متحرک است. با فعال شدن بوبین، بخش متحرک جذب شده و کنتاکت‌ها بسته می‌شوند.
کنتاکت‌های اصلی
مسئول عبور جریان مدار قدرت هستند و معمولاً از آلیاژهای مقاوم در برابر حرارت ساخته می‌شوند.
کنتاکت‌های کمکی
برای ارسال فرمان، سیگنال‌دهی و کنترل مدارهای جانبی (NO / NC).
فنر برگشت
پس از قطع بوبین، کنتاکت‌ها را به حالت اولیه بازمی‌گرداند.
نحوه عملکرد چگونه است؟
فرآیند عملکرد کنتاکتور بسیار ساده و دقیق است:
-
ولتاژ فرمان به بوبین اعمال می‌شود
-
میدان مغناطیسی ایجاد می‌شود
-
هسته متحرک جذب شده و کنتاکت‌ها بسته می‌شوند
-
جریان به مصرف‌کننده می‌رسد
-
با قطع فرمان، فنرها کنتاکت‌ها را باز می‌کنند
انواع کنتاکتور
کنتاکتورها بر اساس معیارهای مختلف دسته‌بندی می‌شوند:
نوع جریان
-
AC: مناسب جریان متناوب
-
جریان مستقیم
کاربرد
-
قدرت: راه‌اندازی موتور، پمپ، کمپرسور
-
کمکی: مدار فرمان و سیگنال‌دهی

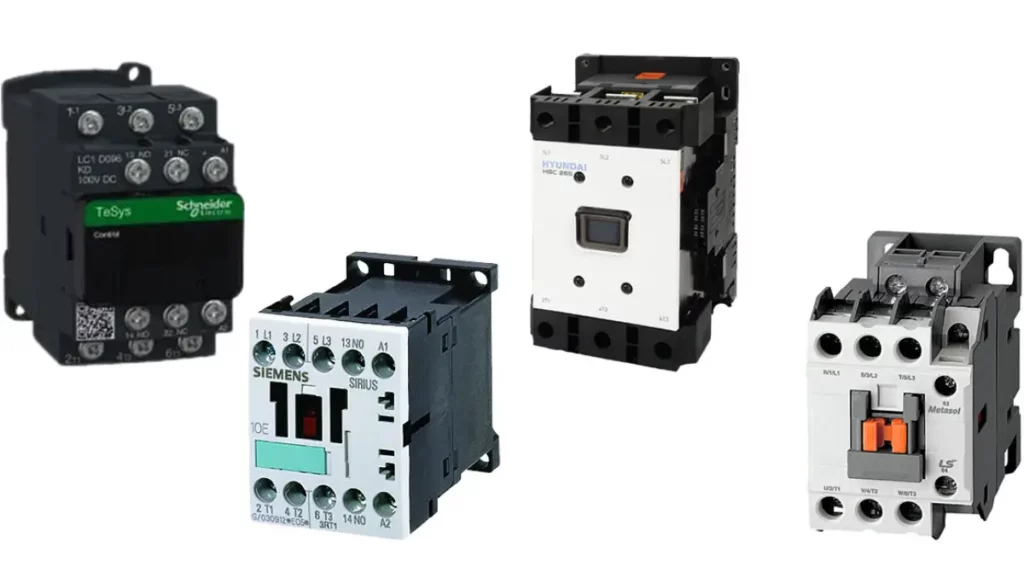

برند
برندهای معتبر موجود در بازار ایران:
-
اشنایدر الکتریک (Schneider Electric)
-
زیمنس (Siemens)
-
هیوندا (Hyundai)
-
LS کره
-
تله‌مکانیک
کاربردها در صنعت و ساختمان
کنتاکتور تنها مخصوص کارخانه‌ها نیست و در بسیاری از فضاها استفاده می‌شود:
-
کنترل موتورهای سه‌فاز
-
تابلو برق‌های صنعتی
-
راه‌اندازی پمپ‌های آب و کشاورزی
-
سیستم‌های تهویه مطبوع (HVAC)
-
سیستم‌های روشنایی گسترده
-
خانه‌های هوشمند برای وسایل پرمصرف
-
اتوماسیون صنعتی و PLC
مزایای استفاده از کلید مغناطیسی
استفاده از کنتاکتور مزایای مهمی دارد:
-
ایمنی بالا در قطع و وصل برق
-
قابلیت کنترل از راه دور
-
مناسب برای جریان‌های بالا
-
عمر مکانیکی و الکتریکی زیاد
-
سازگاری کامل با سیستم‌های اتوماسیون
-
امکان اتصال به رله حرارتی و تجهیزات حفاظتی
تفاوت کنتاکتور با کلید دستی
ویژگی | کلید دستی | کنتاکتور
کنترل از راه دور | ندارد | دارد
مناسب جریان بالا | خیر | بله
ایمنی | کم | بالا
سازگاری با اتوماسیون | ندارد | کامل
عمر کاری | محدود | بسیار بالا

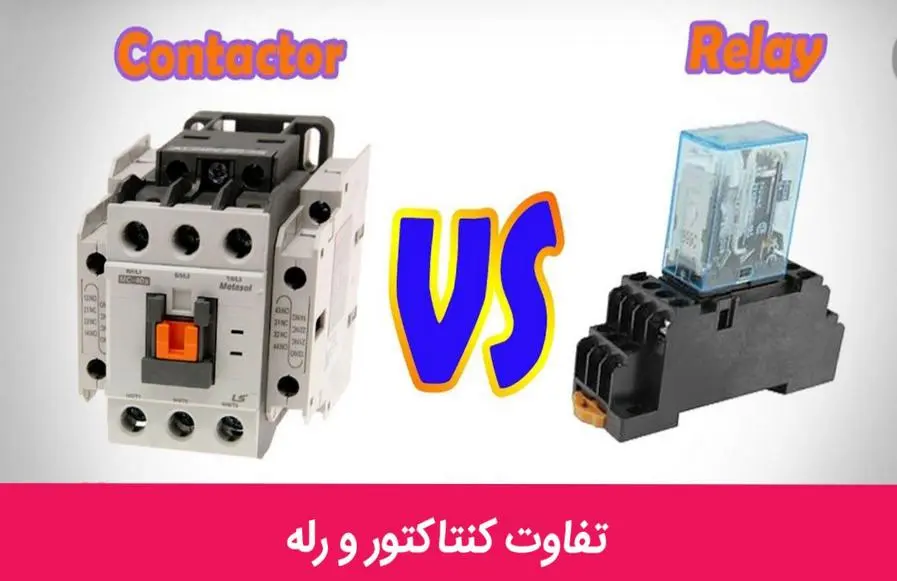

تفاوت رله و کنتاکتور
رله و کنتاکتور هر دو کلید الکترومغناطیسی هستند اما کاربردشان متفاوت است:
-
رله برای جریان‌های کم و مدار فرمان استفاده می‌شود
-
کنتاکتور مخصوص جریان بالا و مدار قدرت است
-
رله در PLC و کنترل سیگنال کاربرد دارد
-
کنتاکتور در راه‌اندازی موتور و بارهای سنگین استفاده می‌شود
چگونه انتخاب مناسب کنیم؟
برای انتخاب صحیح، به این موارد توجه کنید:
-
ولتاژ بوبین (۲۴، ۲۲۰ یا ۳۸۰ ولت)
-
جریان نامی متناسب با مصرف‌کننده
-
نوع بار (موتوری، مقاومتی، روشنایی)
-
تعداد کنتاکت کمکی مورد نیاز
-
برند معتبر و کیفیت ساخت

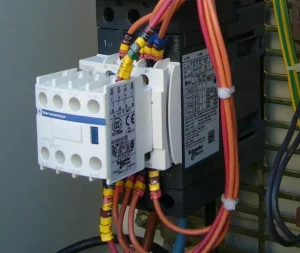

روش نصب کنتاکتور
نصب استاندارد شامل مراحل زیر است:
-
اتصال ورودی و خروجی قدرت به ترمینال‌های L و T
-
اتصال بوبین به ترمینال‌های A1 و A2
-
استفاده از کنتاکت کمکی در مدار فرمان
-
نصب رله حرارتی برای حفاظت موتور
نکات ایمنی مهم
-
همیشه از رله حرارتی استفاده کنید
-
قبل از سیم‌کشی برق را قطع کنید
-
از کابل استاندارد و نقشه برق صحیح استفاده نمایید
-
از اضافه‌بار جلوگیری کنید
پرسش‌های پرتکرار
آیا کنتاکتور در خانه هم استفاده می‌شود؟
بله، برای پمپ آب، کولر گازی و سیستم‌های هوشمند.
عمر مفید کنتاکتور چقدر است؟
در شرایط استاندارد، صدها هزار بار قطع و وصل.
بهترین برند کنتاکتور چیست؟
اشنایدر، زیمنس، هیوندا و LS از بهترین‌ها هستند.
معرفی فروشگاه معتبر
برای خرید انواع کنتاکتور اصلی با مشاوره تخصصی، قیمت رقابتی و ضمانت اصالت کالا، فروشگاه برق و صنعت الماس یکی از مراجع معتبر در حوزه تجهیزات برق صنعتی است.
جمع‌بندی
کنتاکتور یکی از مهم‌ترین تجهیزات در برق صنعتی و اتوماسیون است که کنترل ایمن و هوشمند تجهیزات پرمصرف را ممکن می‌سازد. شناخت درست این تجهیز و انتخاب صحیح آن، نقش مهمی در افزایش ایمنی، کاهش هزینه‌ها و بهبود عملکرد سیستم‌های برقی دارد.
